Proġett ta 'Kostruzzjoni Beam Launcher Crane

Kapaċità ta 'Tagħbija Rated: 50t-200t

Massimu Għoli ta 'rfigħ: 32m

Medda: 30m

Ibgħat l-inkjesta

Deskrizzjoni

krejn tal-varar tar-raġġ tal-proġett tal-kostruzzjoni

Deskrizzjoni bażika ta 'krejn tal-varar tar-raġġ tal-proġett tal-kostruzzjoni

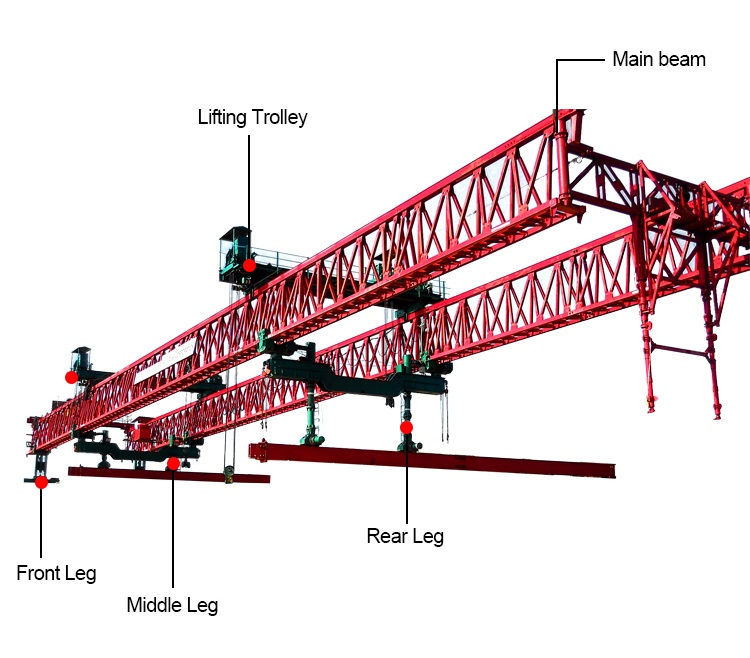

架桥机_r4_c1_看图王

Lawner girder craneis użat biex jinbnew kaxxi tal-konkrit għal-linji tal-ferrovija tal-passiġġieri b'veloċità għolja (250km, 350km). Din il-magna hija adattata għal girders ta 'span ugwali jew girders ta' span differenti li jistgħu jkunu 20m, 24m u 32m, 50m. Il-parti ta 'wara għandha żewġ appoġġi.

1.Il-makkinarju għall-erezzjoni tal-pont tat-travi jikkonsisti f'raġġ prinċipali, krejn, saqajn ta 'quddiem, saqajn ta' wara, ċilindru tas-sieq ta 'quddiem, ċilindru tas-sieq ta' wara u l-konnessjoni trasversali tas-saqajn ta 'quddiem, tan-nofs, ta' wara. Il-parti tal-kontroll hija magħmula minn sistema idrawlika u sistema ta 'kontroll elettriku.

2. Applikazzjoni: Dan il-prodott jista 'jintuża mhux biss f'bini sempliċi, iżda wkoll biex jissodisfa l-kostruzzjoni ta' inklinazzjoni tal-awtostrada tal-muntanji, pont mgħawweġ b'raġġ żgħir, pont skew u rekwiżiti tal-pont tal-mina.

Tpinġija skematika tal-krejn tal-varar tar-raġġ tal-proġett tal-kostruzzjoni
Bridge launching girder 180T beam launcher machine for erecting concrete girders

Parametru tekniku ewlieni

Span	50m			40m		30m
Tip	QJ200 / 50	QJ180 / 50	QJ160 / 50	QJ140 / 40	QJ120 / 40	QJ100 / 30	QJ80 / 30
Kapaċità nominali	200t	180t	160t	140t	120t	100t	60t
Medda tal-pont	30-50m			20-40m		20-30m
Massimu inklinazzjoni	Inklinazzjoni lonġitudinali< 5%="" inklinazzjoni=""><>
Veloċità ta 'rfigħ	0.41m / min	0.45m / min	0.5m / min	0.56m / min	0.65m / min	0.75m / min	0.9m / min
Veloċità lonġitudinali tat-tròli	3m / min
Veloċità trasversali tat-tròli	3m / min
Veloċità lonġitudinali tal-pjastra tal-krejn	3m / min
Veloċità tal-ivvjaġġar sal-ġenb tal-krejn	3m / min
Angolu ta 'pont inklinat adattattiv	0~45°
Raġġ adattat tal-pont mgħawweġ	400m			300m		200m

Karatteristiċi ewlenin tal-krejn tal-varar tar-raġġ tal-proġett tal-kostruzzjoni

1. stabbiltà tajba, effiċjenza għolja, sigurtà u affidabilità;
2. Ebusija baxxa u ebusija għolja;
3. Aġġustament konvenjenti ta 'firxa varjabbli u tħaddim konvenjenti;
4. Konnessjoni tal-pin unika, soda u affidabbli, faċli biex tinstalla;

5. Wiċċ ta 'ksur tat-tip A, girder kontinwu b'ċentru ta' gravità baxx, konvenjenti u affidabbli;

6. Il-magna tista 'twettaq il-bini ta' girders bil-ġarr u l-erezzjoni fl-istess ħin.

Tagħmir tas-sigurtà tal-krejn tal-varar tar-raġġ tal-proġett tal-kostruzzjoni

1. Protezzjoni ta 'tagħbija eċċessiva: Jekk il-materjal ikun' il fuq mill-kapaċità, il-krejn jagħti twissija qawwija għall-protezzjoni nnifisha.
2. Brejk ta 'emerġenza: Jekk il-persunal tal-operazzjoni jiltaqa' ma 'xi sitwazzjoni ta' emerġenza, nistgħu nibdew is-sistema tal-brejk ta 'emerġenza biex nipproteġu t-teżor relatat.
3. Metodu ta 'Kontroll: Kontroll tal-kamra jew kontroll mill-bogħod biex tiġi evitata kwalunkwe ħsara lill-persunal ta' l-operazzjoni
4. Mutur ewlieni tal-irfigħ: bi protezzjoni termali u protezzjoni tal-munita.

Avviż ta 'inkjesta! ! !

Jekk trid tinvestiga dwar il-krejn tal-irfid tal-girder tal-varar tagħna, jekk jogħġbok ikkonferma magħna d-dettalji kif hawn taħt. Imbagħad aħna nikkwotawlek prezz xieraq aktar malajr.

1. Kapaċità ta 'rfigħ?
2. Spanja?
3.Liftheight?
4. Provvista ta 'enerġija fil-lokal tiegħek?
5. L-eqreb port?
6. X'tip ta 'merkanzija se terfa' din il-krejn?
